وصف المنتجات
تركز شركتنا على البحث والتطوير وإنتاج الاتصالات الفضية الكهربائية، التي تغطي أربع سلاسل:اتصالات صلبة، اتصالات فضية صلبة، اتصالات فضية ثنائية المعدن، اتصالات فضية ثلاثية المعادن. تلبي قضبان التوصيل هذه احتياجات مجالات متعددة، مثل الطاقة والطاقة الجديدة والمعدات الصناعية.
تصنيف المنتجات وخصائصها
1. اتصالات قوية
1.1 تعريف المنتج والمعلمات الأساسية
شكل المنتج:-نحاس إلكتروليتي عالي النقاء (النحاس أكبر من أو يساوي 99.99%) يستخدم كمادة أساسية، ويتم تشكيله في خطوة واحدة من خلال عملية المعالجة الباردة، مع التوصيل الكهربائي والحراري الممتاز والاستقرار الميكانيكي.
المعلمات الهيكلية:
| القطر الاسمي | φ0.8mm~φ25mm (يمكن تخصيص المواصفات غير القياسية -) |
| نطاق طول الاتصال | 2 مم ~ 150 مم (التسامح ± 0.02 مم 0.01 مم، مقسمة وفقًا لمستوى الدقة) |
| نوع الرأس | مسطحة، منحنية |
| المعالجة السطحية | طلاء النيكل (Ni أكبر من أو يساوي 3μm)، طلاء الذهب (Au أكبر من أو يساوي 0.1μm)، طلاء الفضة (Ag أكبر من أو يساوي 1μm) أو معالجة التخميل (تفي بشهادة RoHS/REACH البيئية) |
1.2 مزايا عملية المواد
(1). خصائص الركيزة:
النحاس كهربائيا الكاثود (محتوى الأكسجين<20ppm) is selected, with a conductivity of 58MS/m (IACS ≥99.99%), which is significantly better than brass/bronze (conductivity is only 60%-80% IACS).
الكثافة 8.9 جم/سم مكعب، نقطة الانصهار 1083 درجة، مقاومة ممتازة للأكسدة في درجات الحرارة العالية- (لا يوجد تغيير في الجودة في الخدمة طويلة الأمد- عند 150 درجة).
(2). عملية التصنيع:
A multi-station cold heading machine is used for forming (≤φ25mm specification), one-time forming rate >98%، خشونة السطح Ra أقل من أو تساوي 1.6μm، لتجنب تلف كثافة المواد الناتج عن الاتجاه البارد.
1.3 المزايا الوظيفية
(1). الأداء الكهربائي:
مقاومة تلامس منخفضة: تأتي المواد الخام للنحاس من صهر المعادن، وليس من مواد معاد تدويرها-بشكل يدوي، لضمان نقاء المواد وضمان مقاومة منخفضة بشكل فعال.
مقاومة-التآكل الكهروكيميائي: قبل التعبئة، تخضع جميع نقاط الاتصال الفضية إلى معالجة خاصة لتخميل سطح الاتصال بالفضة، مما يساعد على منع تعرض نقاط الاتصال الفضية للهواء والأكسدة، ويحسن مقاومة التآكل الكهروكيميائي.
(2). الخواص الميكانيكية:
قوة ربط الرأس: يتم استخدام -عملية تشكيل الرأس البارد لمرة واحدة لتحسين قوة ربط نقاط الاتصال النحاسية بعد تشوه الرأس البارد؛ تعمل معالجة الانتشار بدرجة الحرارة العالية-في المرحلة اللاحقة على تقوية قوة الترابط بين الأسطح المتلامسة لجزيئات النحاس، مما يعزز القدرة الميكانيكية بشكل كبير.

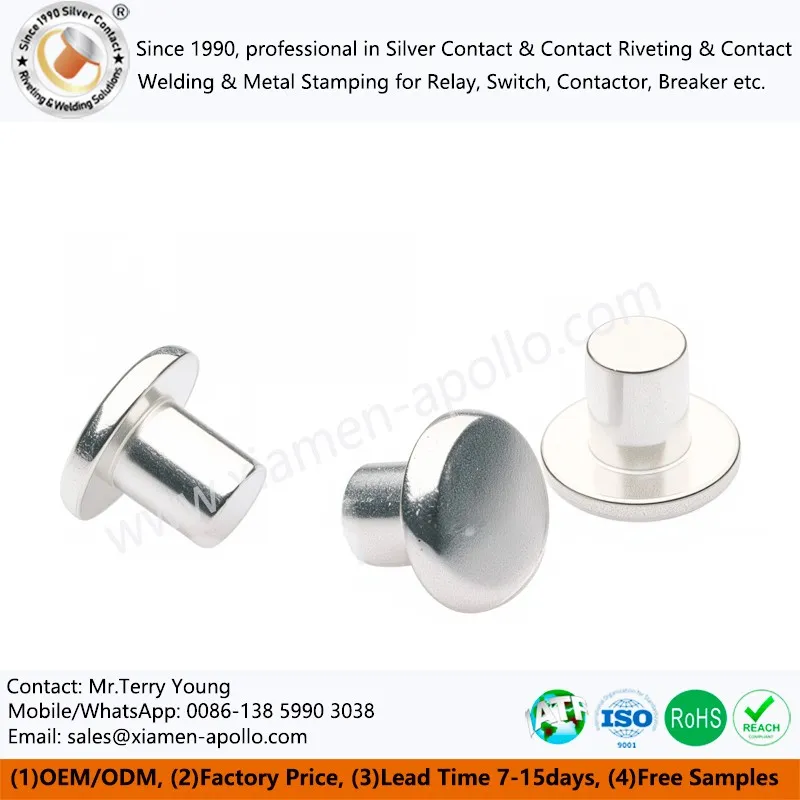

2. اتصالات الفضة الصلبة
2.1 تعريف المنتج والمعلمات الأساسية
نظام المواد:-فضة إلكتروليتية عالية النقاء (Ag أكبر من أو يساوي 99.99%) يستخدم كمادة أساسية. يمكن إضافة عناصر السبائك (مثل Ni، وCdO، وSnO₂، وCu، وما إلى ذلك) وفقًا لظروف العمل لتكوين مادة تلامس مركبة لتلبية أداء التوصيل ومقاومة القوس والأداء المضاد -لللحام في بيئات كهربائية مختلفة.
| القطر الاسمي | φ0.8mm~φ25mm (يمكن تخصيص المواصفات غير القياسية -) |
| نطاق طول الأظافر | 2 مم ~ 150 مم (التسامح ± 0.02 مم 0.01 مم، مقسمة وفقًا لمستوى الدقة) |
| نوع الرأس | مسطحة، منحنية |
| المعالجة السطحية | طلاء النيكل (Ni أكبر من أو يساوي 3μm)، طلاء الذهب (Au أكبر من أو يساوي 0.1μm)، طلاء الفضة (Ag أكبر من أو يساوي 1μm)، أو معالجة التخميل (تفي بشهادة RoHS/REACH البيئية) |
2.2 مزايا تكنولوجيا المواد
(1). الأداء الأساسي للركيزة الفضية النقية
الموصلية الكهربائية والتوصيل الحراري: الموصلية الكهربائية 63 مللي ثانية/م (IACS أكبر من أو يساوي 105%)، الموصلية الحرارية 420 واط/م·ك، أفضل بكثير من النحاس (IACS 100%) ومواد سبائك الفضة، مناسبة لنقل الإشارات ذات التردد العالي-(التوهين < 0.5 ديسيبل عند 1 جيجا هرتز).
الليونة: الصلابة HV 25~35 (حالة التلدين الفضية النقية)، الاستطالة أكبر من أو تساوي 25%، يمكنها تحقيق معالجة تلامس رفيعة للغاية - بـ 0.1 مم من خلال الضغط البارد (تحمل السُمك ±2%).
| نوع سبيكة | المكون الأساسي | ميزة الأداء | سيناريو التطبيق النموذجي |
| النيكل الفضي (AgNi10) | Ag-10%ني | مقاومة تآكل القوس (زيادة عمر القوس بنسبة 30%)، اللحام المضاد للانصهار- (تقليل قوة الانصهار بنسبة 40%) | مرحلات الطاقة الصغيرة والمتوسطة والموصلات |
| أكسيد القصدير الفضة (AgSnO₂12) | Ag-12%SnO₂ | الكادميوم-خالي من الكادميوم وصديق للبيئة، ومقاوم للتلوث العضوي (تقلبات مقاومة التلامس<15%) | إلكترونيات السيارات، الأجهزة المنزلية الذكية |
| التنغستن الفضي (AgW70) | Ag-70%W | نقطة انصهار عالية (2800 درجة)، قيمة قطع منخفضة (أقل من أو تساوي 100 مللي أمبير) | قواطع دوائر الجهد العالي، ومفاتيح التيار العالي |
| النحاس الفضي (AgCu10) | Ag-10%Cu | تحسين التكلفة (انخفاض تكلفة المواد بنسبة 20%)، وتحسين القوة (الجهد العالي 70~85) | المقاولات الصناعية العادية والمرحلات |
2.3 المعلمات التقنية الوظيفية
(1) المؤشرات الأساسية للأداء الكهربائي
مقاومة التلامس: ملامسة الفضة النقية أقل من أو تساوي 10μΩ (حمل 1A، انخفاض جهد التيار المستمر<10mV); AgSnO₂ contact ≤15μΩ (including surface oxide film correction factor).
مقاومة القوس: عندما يكون الجهد المقنن هو تيار متردد 250 فولت، تكون مدة القوس أقل من أو تساوي 5 مللي ثانية (مادة AgNi10)، وتكون طاقة القوس أقل من أو تساوي 0.5J/الوقت (بواسطة اختبار GB/T 5583).
القدرة على مقاومة-الكبريت: في بيئة بها تركيز H₂S يبلغ 10 جزء في المليون، تكون زيادة مقاومة التلامس<30% after 500h (passed the ASTM B809 sulfurization test).
(2) معلمات الأداء الميكانيكية
قوة ربط الرأس: يتم استخدام عملية -الرأس البارد لمرة واحدة لتحسين قوة ربط نقاط الاتصال الفضية بعد تشوه الرأس البارد؛ تعمل معالجة الانتشار بدرجة الحرارة العالية- في المرحلة اللاحقة على تقوية قوة الترابط بين الأسطح المتلامسة لجزيئات الفضة، مما يعزز القدرة الميكانيكية بشكل كبير.
3. اتصالات الفضة ثنائية المعدن
3.1 تعريف المنتج والبنية الأساسية
إن التلامس المركب المصنوع من سبائك الفضة والنحاس هو مادة اتصال كهربائية تستخدم في المفاتيح الكهربائية والمرحلات وقواطع الدائرة الكهربائية وغيرها من المعدات. وهي مصنوعة من خلال تركيب سبائك الفضة (طبقة الاتصال) والنحاس (الطبقة الأساسية) من خلال عملية تزوير على البارد.
هيكل نموذجي
[طبقة الاتصال] سمك سبائك الفضة (AgSnO₂/AgCdO/AgNi، إلخ) 0.3 مم ~ 2 مم
[الطبقة الأساسية] سمك سبائك النحاس/النحاس (Cu/CuNi، إلخ) 0.5 مم ~ 5 مم
المعلمات الأساسية:
| قطر الاتصال | φ1mm~φ20mm (التسامح ±0.01mm0.05mm) |
| مقاومة الاتصال | أقل من أو يساوي 100μΩ (ارتفاع درجة الحرارة<20K under 10A load) |
| صلابة | طبقة الاتصال HV أكبر من أو تساوي 120، الطبقة الأساسية HV أكبر من أو تساوي 80 (يختلف ذلك حسب نظام المواد) |
| أوقات مقاومة القوس | أكثر من 100,000 مرة (ظروف اختبار التيار المتردد 16A/250V) |
3.2 نظام المواد ومزايا الأداء
(1). مصفوفة مواد الاتصال
| نوع المادة | الأداء الأساسي | ميزة | سيناريوهات |
| سبائك أكسيد القصدير الفضية | AgSnO₂ (8~12%) | مقاومة قوية للحام (قوة اللحام<50N), low contact resistance (≤80μΩ), cadmium-free and environmentally friendly, compliant with RoHS 3.0 | -قواطع دوائر ومرحلات ذات جهد منخفض |
| سبائك النيكل الفضية | أجني (10~20%) | مقاومة تآكل القوس (طاقة القوس أكبر من أو تساوي 50J)، مقاومة التآكل (معدل التآكل<0.1mg/10,000 times), suitable for high-frequency operation scenarios | المقاولين، صمام الملف اللولبي |
| AgCdO | 8%، 10%، 12%، 13%، 15%، إلخ. | الموصلية العالية، قريبة من الفضة النقية؛ مقاومة قوية لاستئصال القوس. منع التصاق الاتصال. مقاومة التآكل جيدة ومقاومة التأثير | مناسب لمفاتيح التيار-العالي |
4. اتصالات الفضة الثلاثية
4.1 ما هو الاتصال الفضي المركب-ثلاثي المعادن
الاتصال الفضي المركب- الثلاثي هو عبارة عن اتصال كهربائي يتكون من ثلاث طبقات من مواد معدنية مختلفة، وعادةً ما تكون بنية فضية (Ag) + معدن أساسي + هيكل فضي (Ag). تشتمل الهياكل الشائعة على الفضة-النحاس-الفضة (Ag-Cu-Ag)، والفضة-النيكل-الفضة (Ag-Ni-Ag)، وما إلى ذلك. يهدف تصميم الهيكل المركب ثلاثي المعادن- إلى الجمع بين الموصلية الممتازة للفضة وميزة التكلفة للمعدن الأساسي لتحقيق التوازن بين الأداء والتكلفة.
4.2 عملية العنوان البارد
(1). مقدمة لعملية العنوان البارد
إن المعالجة على البارد عبارة عن تقنية معالجة تعمل مباشرة على تشكيل القضبان المعدنية إلى أشكال هندسية محددة في درجة حرارة الغرفة من خلال القوالب وضغط الختم. خصائص عملية المعالجة الباردة لثلاثة-اتصالات فضية مركبة هي كما يلي:
| دقة عالية | دقة تشكيل القالب-عالية، مما يضمن سمكًا موحدًا للطبقة المركبة. |
| كفاءة عالية | مناسبة للإنتاج الضخم، وارتفاع الناتج لكل وحدة من الزمن. |
| توفير الطاقة وخفض الاستهلاك | لا حاجة للتدفئة لتشغيل درجة حرارة الغرفة، مما يوفر الطاقة. |
| الترابط المعدني الجيد | يحافظ المعدن متعدد الطبقات- على حالة ترابط جيدة أثناء عملية التوجيه البارد لضمان عمر خدمة جهة الاتصال. |
(2) وصف موجز لعملية العنوان البارد:
تحضير المواد الخام (شريط الفضة المركب) ← تشكيل العنوان البارد ← المعالجة الحرارية (مثل التلدين) ← المعالجة السطحية ← فحص الجودة ← التخزين
4.3 مزايا السعر والأداء
(1). ميزة السعر
خفض التكلفة: تستخدم الطبقة الوسطى النحاس أو النيكل-بسعر منخفض، مما يقلل بشكل كبير من استخدام الفضة، كما يتم تقليل التكلفة بحوالي 30% إلى 50% مقارنة بجميع الاتصالات الفضية-.
معدل استخدام المواد العالي: فقدان المواد أثناء المعالجة على البارد منخفض للغاية، مما يحسن الاقتصاد.
(2). مزايا الأداء
الموصلية الجيدة:كلا الجانبين عبارة عن طبقات من الفضة النقية لضمان مقاومة اتصال منخفضة وموصلية مستقرة.
مقاومة قوية لاستئصال القوس:يمكن للطبقة الوسطى من المعدن أن تعزل الضغط الحراري القوسي وتطيل عمر جهة الاتصال.
قوة ميكانيكية عالية:بعد المعالجة الباردة، تتميز بكثافة عالية، وقوة جيدة، وليس من السهل تشويهها.
قدرة قوية على التكيف مع اللحام:مناسبة للحام بالنحاس أو اللحام بالمقاومة مع مجموعة متنوعة من الركائز.
4.4 التطبيق في مرحلات التحكم الصناعية
(1). خلفية التطبيق
تحتاج مرحلات التحكم الصناعية إلى تشغيل وإيقاف التيار بشكل متكرر ولها متطلبات عالية للغاية لمقاومة التآكل والتوصيل ومقاومة لحام الاتصالات. تعتبر العدسات الفضية الثلاثية-المركبة خيارًا مثاليًا.
(2). مزايا التطبيق
تحسين الموثوقية: تضمن الاتصالات الفضية المركبة -التشغيل المستقر على المدى الطويل- للمرحلات وتقلل من احتمالية التشغيل الخاطئ.
إطالة عمر الخدمة: بالمقارنة مع وصلات النيكل الفضية العادية-، فإن العمر الكهربي للوصلات الثلاثية- المركبة يزيد بنسبة تزيد عن 30%.
التكيف مع بيئات التحميل العالية-: مناسبة للتحكم في الأجهزة ذات التحميل العالي-مثل المحركات والعاكسات.
(3). أمثلة على المنتجات الشائعة
المرحلات المتوسطة (مثل سلسلة JTX)
مرحلات الوقت
الاتصالات المساعدة المقاولين
مرحلات الإشارة في وحدات التحكم الآلي
تحل جهات الاتصال الفضية الثلاثية تدريجيًا محل مواد الاتصال التقليدية بخصائصها الكهربائية الممتازة وقابلية المعالجة والاقتصاد، خاصة في مجال مرحلات التحكم الصناعية، حيث تلعب دورًا رئيسيًا. بالإضافة إلى مزايا الإنتاج الضخم لعملية المعالجة على البارد، فإنها توفر حلولاً فعالة من حيث التكلفة-لمصنعي المكونات الكهربائية.
