محطة المشبك هي الواجهة الميكانيكية والكهربائية بين الموصل والدائرة التي يخدمها. وظيفتها واضحة ومباشرة: الحفاظ على قوة اتصال كافية، وتوفير مسار تيار مستقر، والتحكم في ارتفاع درجة الحرارة، ومنع حركة الموصل تحت الاهتزاز، أو التدوير الحراري، أو عمليات الصيانة.
بالنسبة لمصنعي المعدات، فإن الكتلة الطرفية ليست مجرد حامل بلاستيكي مزود بمسمار. يعتمد الاتصال الكامل على الموصل، أو المشبك الموصل أو المعدن الطرفي، أو آلية المسمار أو الزنبرك، ونظام العزل، وهندسة التلامس، وحالة الشد، وبيئة العلبة.
يجب أن تحافظ كتلة طرفية المشبك المصممة بشكل صحيح على الاستمرارية الكهربائية مع التحكم في مقاومة التلامس والاحتفاظ الميكانيكي طوال ظروف الخدمة المحددة.
التصنيف الفني للكتل الطرفية الكهربائية
تحدد التكوينات الطرفية كفاءة التركيب الهيكلي والاحتفاظ الميكانيكي في ظل معايير الصدمات والاهتزازات المختلفة. يشمل معيار الصناعة بنيات ميكانيكية متميزة مصممة لملفات تحميل محددة.
| تصنيف المحطة | الآلية الأولية | نطاق قياس الأسلاك النموذجي | تصنيف الاحتفاظ الميكانيكية | التطبيق الصناعي الرئيسي |
|---|---|---|---|---|
| نوع المشبك المسمار | ضغط عزم الدوران المباشر | 0.5 ملم² – 35 ملم² | احتفاظ عالي بعزم الدوران (أكبر من أو يساوي 1.2 نيوتن متر) | خزائن توزيع الطاقة، المفاتيح الكهربائية |
| نمط المشبك الربيع | قبضة ضغط الربيع الالتواء | 0.2 ملم² – 6 ملم² | مقاومة للاهتزاز (قوة سحب أكبر من أو تساوي 50 نيوتن) | أتمتة المصانع، واجهات PLC |
| موصلات قابلة للتوصيل | واجهة مقبس دبوس قابلة للتركيب | 0.5 ملم² – 4 ملم² | الاحتفاظ بمزلاج القفل المزدوج | آلات وحدات، خطوط قطع سريعة |

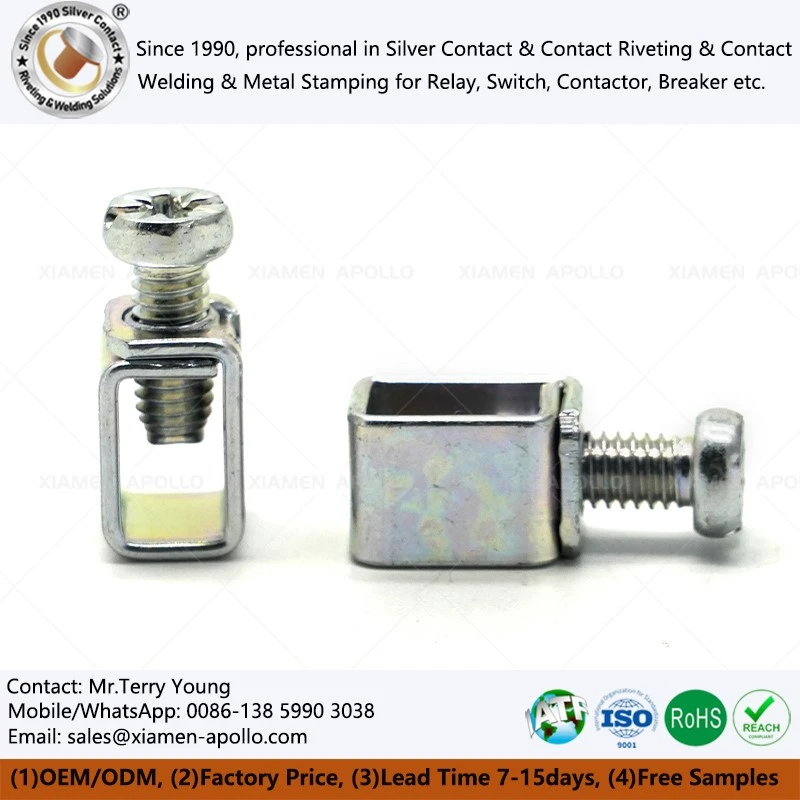

العمارة المسمار المشبك
تستخدم المحطات الطرفية من النوع المشبك اللولبي أجهزة ملولبة لضغط الموصلات النحاسية الصلبة أو المجدولة ضد قضبان التيار المصنوعة من سبائك النحاس التحليلية عالية التوصيل. يضمن التطبيق الصحيح لعزم الدوران وصلات محكمة للغاز تمنع الأكسدة وارتفاع درجة الحرارة الموضعية.
المشبك الربيعي والأنظمة القابلة للتوصيل
تعتمد وحدات المشبك الزنبركي على نوابض من الفولاذ المقاوم للصدأ الأوستنيتي عالي الشد لممارسة قوة عادية ثابتة على الموصل، والتعويض تلقائيًا عن استرخاء السلك الناتج عن التدوير الحراري. تشتمل الإصدارات القابلة للتوصيل على دبابيس تزاوج من سبائك النحاس مطلية بالقصدير أو مطلية بالفضة للحفاظ على مقاومة إدخال منخفضة لأكثر من 500 دورة تزاوج.
السلامة الطرفية والاهتزاز والتدوير الحراري (IEC 60947‑7‑1)
نادرًا ما تأتي الأعطال الميدانية للكتل الطرفية من كسر السكن وحده؛ معظمها ينشأ داخل واجهة الاتصال الكهربائية.
الاهتزاز والاحتفاظ الميكانيكية
تواجه المعدات الموجودة في الآلات أو السكك الحديدية أو بيئات السيارات اهتزازًا مستمرًا. تتعرض أطراف المشبك اللولبي لخطر الارتخاء الذاتي بدون عزم الدوران الصحيح أو الهيكل المضاد للفك. تستخدم أطراف المشبك الزنبركي قوة مرنة مدمجة لمقاومة الارتخاء. يتحقق اختبار الاهتزاز IEC 60068 من الاحتفاظ الميكانيكي.
أداء الدراجات الحرارية
تؤدي دورات التسخين والتبريد المتكررة إلى إنشاء تمدد حراري تفاضلي بين الموصل النحاسي والمشبك المعدني والغطاء البلاستيكي. قد تتغير نقاط الاتصال؛ يمكن أن تنخفض قوة الاتصال. تحافظ المحطات المصممة جيدًا على قوة اتصال مستقرة بعد مئات الدورات الحرارية.
خطر تلف الموصل
قد يؤدي الإفراط في التشديد إلى سحق الموصلات الدقيقة. يؤدي التضييق الزائد إلى الحركة والنقاط الساخنة. يتطلب السلك الذي تقطعت به السبل معالجة الطويق المناسبة في العديد من تطبيقات المشبك اللولبي.
الزحف والتخليص ودرجة التلوث
تعتمد سلامة محطات الجهد المنخفض على مسافات الزحف والتخليص وفقًا لدرجة التلوث وفئة الجهد الزائد والجهد المقدر المحدد بواسطة IEC 60664‑1. يؤدي تقليل التباعد إلى زيادة خطر تتبع السطح أو حدوث أخطاء وماضية.
استشر مهندسينا الكهربائيين اليوم
المتطلبات الطرفية الخاصة بالتطبيق
محطات توزيع الطاقة
تستخدم في خزائن التوزيع، والمفاتيح الكهربائية، ومراكز التحكم في المحركات. الأولويات: القدرة الحالية العالية، وتبديد الحرارة، والقدرة على تحمل ماس كهربائى، والوصول الآمن إلى الأسلاك.
الأتمتة الصناعية ومحطات التحكم PLC
أسلاك التحكم في الإشارة والطاقة المنخفضة. كثافة أسلاك عالية، سهلة التركيب، صديقة للخدمة الميدانية، ذات صلة بالتوافق الكهرومغناطيسي (EMC) للإشارات ذات المستوى المنخفض.
محطات السكك الحديدية والمحطات الصناعية الثقيلة
تعزيز الاهتزاز، والصدمات، ونطاق درجة الحرارة واسعة، ومتطلبات أعلى لمكافحة التلوث. اختبار التأهيل البيئي الصارم.
بناء محطات التثبيت
متوافق مع IEC 60998 / IEC 60991، مع التركيز على سلامة القائمين على التركيب، والتشغيل البسيط لأسلاك الموقع.
الاتجاهات: التصغير والكثافة العالية والمحطات الذكية
مشبك مصغر عالي الكثافة-من النوع الطرفي اللولبي لمكونات الدائرة
يؤدي تصغير المعدات إلى تقليل حدة الصوت الطرفية. تحدي التصميم: الحفاظ على الزحف/الخلوص، وتبديد الحرارة، والتثبيت الموثوق به ضمن مساحة أقل. إن تقليل الحجم النقي لا يمكن أن يضحي بهوامش السلامة الكهربائية.
محطات مدمجة عالية التيار
تتطلب الطلبات على محطات الطاقة المدمجة مقطعًا عرضيًا موصلًا محسّنًا ومسارات حرارية محسنة وتوزيعًا دقيقًا لقوة التثبيت لتجنب ارتفاع درجة الحرارة المحلية.
محطات الاستشعار المتكاملة الذكية
تعمل محطات الجيل الجديد على دمج أجهزة استشعار درجة الحرارة أو التيار. فهي تتيح المراقبة في الوقت الفعلي لنقاط الاتصال الفعالة والصيانة التنبؤية. يصبح الامتثال لـ EMC على مستوى النظام بموجب IEC 61000 ضروريًا.
RoHS و REACH والامتثال البيئي
تفرض الأسواق العالمية قواعد خاصة بالمواد المقيدة. يجب على الشركات المصنعة للمحطات الطرفية إدارة إعلانات المواد وكيمياء الطلاء وإمكانية تتبع سبائك النحاس والبلاستيك والمعالجات السطحية.
جودة التصنيع للمكونات الطرفية من النوع المشبك
يعتمد الأداء الطرفي بشكل كبير على دقة الختم، وجودة التشكيل، واتساق هندسة الزنبرك، والتحكم في الطلاء.
ختم القالب التدريجي
يحقق الختم التدريجي التقطيع، والثقب، والثني، والتشكيل في سير عمل مستمر. معلمات العملية الرئيسية: سمك المادة، وإزالة القالب، وتآكل التثقيب، ونصف قطر التشكيل، ودقة التغذية، والتحكم في الأزيز، والتسطيح، وهندسة عنصر الزنبرك. يمكن أن تصل تفاوتات الميزات الحرجة إلى ±0.005 مم على أبعاد محددة يتم التحكم فيها جيدًا.
تشكيل سبائك النحاس والتحكم في الزنبرك الخلفي
يؤدي ثني سبائك النحاس إلى إنتاج زنبرك خلفي. يجب أن تعوض الأدوات عن الزنبرك الخلفي لضمان انحراف الزنبرك الصحيح وقوة التلامس لأجزاء المشبك الزنبركي. يؤثر مزاج المادة واتجاه الحبوب على الاستقرار الهندسي النهائي.
التحكم في عملية الطلاء
تتضمن جودة الطلاء توحيد سماكة الطلاء، والالتصاق، والتغطية، ومعدل المسام، ونظافة المعالجة المسبقة. يتم استخدام اختبار رش الملح (على سبيل المثال، ASTM B117) على نطاق واسع، إلا أن ساعات رش الملح لا تساوي بشكل مباشر عمر الخدمة الحقيقي. يجب أن تتطابق معايير القبول مع بيئة التطبيق الفعلية.
متطلبات نظام الجودة
تطبق المشروعات المتعلقة بالسيارات معيار IATF 16949: إمكانية تتبع الدفعة، والتحقق من المواد الواردة، وفحص المادة الأولى، ومراقبة عملية SPC، وقياس أبعاد CMM، وفحص الطلاء، والاختبار الوظيفي، ومراقبة عدم المطابقة.
الأسئلة المتداولة
ما هي المعلومات التي يجب أن أقدمها عند شراء المسمار اليدوي المخصص لكتلة المحطة الطرفية؟
قم بتوفير الرسم أو ملف CAD ثلاثي الأبعاد، وحجم الموصل، والتيار والجهد المقنن، والمواد الطرفية، ومتطلبات الطلاء، وهندسة التركيب، ودرجة حرارة التشغيل، والحجم السنوي، والمعايير الكهربائية أو معايير السيارات المعمول بها.
كيف يتم التحكم في مقاومة التلامس في أطراف التوصيل من نوع المشبك اللولبي؟
يتم التحكم في مقاومة التلامس من خلال اختيار المواد الموصلة، وهندسة التلامس، وحالة السطح، وقوة المشبك، وإعداد الموصل، وعزم دوران التجميع المتحكم فيه. يمكن لفحص الإنتاج التحقق من متطلبات الأبعاد والكهرباء وفقًا للمواصفات المعتمدة.
هل يمكن للمصنع إنتاج مكونات طرفية معدنية مختومة مخصصة لمعدات OEM؟
نعم. يمكن إنتاج المكونات الطرفية المخصصة من النحاس وسبائك النحاس باستخدام الختم التدريجي، والثني، والتشكيل، والطلاء، والتجميع الثانوي. يمكن للمراجعة المستندة إلى الرسم تحديد التفاوتات ودرجة المواد ومعالجة السطح ونقاط الفحص ومتطلبات الإنتاج.
