في أنظمة الترحيل الكهرومغناطيسي، يعد القلب الحديدي أحد المكونات الأساسية التي تشكل الدائرة المغناطيسية، ويحدد أدائه بشكل مباشر خصائص تشغيل المرحل واستقراره.
سواء في الأنظمة الكهربائية للسيارات أو تطبيقات التحكم الصناعية، فإن الهيكل المغناطيسي الداخلي للمرحل يدور حول القلب الحديدي. في الهندسة، غالبًا ما يُشار إلى هذه المكونات بشكل جماعي باسم Relay Iron Cores، والتي توفر بشكل أساسي مسار توصيل منخفض المقاومة -وقابل للتحكم ومستقر للمجال المغناطيسي الناتج عن الملف.
من منظور المبدأ الكهرومغناطيسي، يعتمد المرحل على ملف لتوليد مجال مغناطيسي عند تنشيطه، وترتبط قدرة هذا المجال المغناطيسي على الإنشاء بسرعة وتركيزه بشكل فعال ارتباطًا وثيقًا بالنفاذية المغناطيسية لملف Relay Coil.
يعمل القلب الحديدي بمثابة "الهيكل العظمي" للتدفق المغناطيسي في النظام؛ تؤثر هندستها وخصائصها المادية وبنيتها الداخلية على توزيع المجال المغناطيسي. وهذا هو أحد الأسباب التي تجعل النوى الحديدية للترحيل تعتبر نوى كهرومغناطيسية نموذجية أثناء مرحلة التصميم.
فيما يتعلق بأنظمة المواد، تستخدم النوى الحديدية للترحيل عادةً مواد مغناطيسية ناعمة لتحقيق التوازن بين النفاذية العالية والبقاء المنخفض. في التطبيقات الهندسية، يتم استخدام قلوب الحديد النقي الكهربائية على نطاق واسع؛ تساعد التركيبة المعتمدة على الحديد-عالية النقاء-في تقليل التباطؤ وتحسين موثوقية إطلاق المرحل. في السيناريوهات التي يكون فيها الاتساق والاستقرار أكثر أهمية، غالبًا ما يتم دمج DT4C Iron Core في خيارات التصميم لبناء أنظمة دوائر مغناطيسية أكثر قابلية للتحكم.
مع تصغير ونموذجية المرحلات، تطور هيكل القلب الحديدي تدريجيًا من شكل الكتلة التقليدية إلى شكل نحيف محوريًا. يُشار إلى هذا النوع من الهياكل عادةً باسم قلب فولاذي مرحل في الهندسة. لم يعد تركيز تصميمها ينصب فقط على الحجم، بل على استمرارية التدفق المغناطيسي المحوري والاستقرار الهيكلي. وبناءً على ذلك، تستخدم العديد من المرحلات قلوبًا حديدية مغناطيسية ناعمة للمرحلات لتلبية متطلبات التشغيل عالي التردد - والتشغيل على المدى الطويل-.
في التطبيقات العملية، لا تكمن قيمة Pure Iron Relay Cores في أداء التنشيط-الفردي فحسب، بل تكمن أيضًا في أدائها المتسق على مدار -العمليات المجمعة طويلة المدى. يمكن أن تؤدي النوى الحديدية ذات التقلبات الكبيرة جدًا في الخواص المغناطيسية إلى قوة تنشيط مرحل غير مستقرة، ووقت استجابة غير متناسق، وحتى تأخر الإطلاق. لذلك، أصبحت خصائص التباطؤ ومستوى بقاء قلب الحديد من المعالم الرئيسية المثيرة للقلق في التصميم الهندسي.
بالنسبة لأنظمة الأتمتة الصناعية، تحتاج النوى الحديدية لمرحلات التحكم الصناعية عادةً إلى تحمل بيئات التشغيل الأكثر تعقيدًا، مثل التبديل المستمر، أو-تقلبات درجات الحرارة العالية، أو الاهتزاز الميكانيكي. في ظل هذه الظروف، يعد التحكم في الضغط المتبقي داخل قلب الحديد أمرًا بالغ الأهمية بشكل خاص.
من خلال اختيار المواد وعمليات التصنيع المناسبة، يمكن تحسين استقرار الأداء المغناطيسي لملفات النوى المصنوعة من الحديد الناعم أثناء الاستخدام على المدى الطويل-بشكل ملحوظ. في التسميات الهيكلية، عادة ما يُطلق على القلب الحديدي الذي يتم إدخاله محوريًا في مركز الملف اسم Pin الأساسي أو Relay Pin. هذه الهياكل في الغالب أسطوانية، واستقامتها وجودة وجهها النهائي ومحوريتها تؤثر بشكل مباشر على كفاءة إغلاق الدائرة المغناطيسية. بالنسبة إلى قلب الملف المستقيم النموذجي، يمكن لأي انحراف هندسي دقيق أن يخلق ممانعة مغناطيسية إضافية في الدائرة المغناطيسية، مما يؤثر على الاتساق التشغيلي الإجمالي.

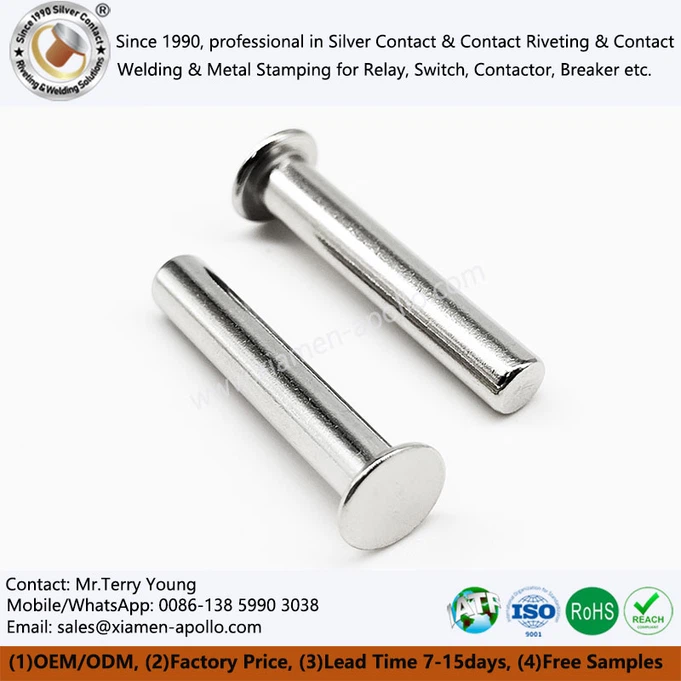

تعد عملية التصنيع أحد العوامل الرئيسية التي تحدد أداء قلب التتابع. بالمقارنة مع الآلات، يتم استخدام التشكيل على البارد على نطاق واسع بسبب تأثيره الإيجابي على البنية الداخلية للمادة. على سبيل المثال، يحافظ قلب مرحل التزوير البارد وقلب الحديد النقي ذو الرأس البارد على استمرارية خطوط تدفق الألياف المعدنية من خلال التشوه البلاستيكي، مما يساعد على تحسين استقرار توصيل التدفق المغناطيسي. في أنظمة مواد محددة، تعتبر عملية DT4C Relay Iron Core Cold Forging طريقة فعالة لتحقيق خصائص مغناطيسية متسقة للغاية.
في بعض التطبيقات، تتضمن قلوب الترحيل أيضًا عمليات معالجة السطح لتحقيق التوازن بين الخصائص المغناطيسية والقدرة على التكيف البيئي. على سبيل المثال، يعمل طلاء النيكل الأساسي مع طبقة تحتية من النحاس على تحسين مقاومة التآكل وموثوقية التجميع دون التأثير بشكل كبير على مسار التدفق المغناطيسي. عادةً ما يتم دمج هذا النوع من العلاج مع تقنية الترحيل البارد الأساسية لضمان ثبات الترابط بين الركيزة والطلاء.
من منظور هندسة النظم، فإن النوى الحديدية المغناطيسية الناعمة للمرحلات ليست مكونات معزولة، ولكنها عقد مهمة في البنية الكهرومغناطيسية بأكملها. سواء كان قلبًا من الحديد النقي أو مواد مغناطيسية ناعمة أخرى، فإن قيمتها النهائية تكمن في دعم الأداء العام للمرحل. تُظهر الممارسة الهندسية أن التحكم في الاتساق الأساسي غالبًا ما يكون أكثر أهمية من الناحية العملية من أي مؤشر أداء منفرد.
لذلك، غالبًا ما يُنظر إلى قلب المرحل على أنه قلب مرحل نموذجي أو قلب ملف للمرحلات الكهرومغناطيسية، ويتطلب تصميمه وتصنيعه دراسة شاملة لعوامل مثل المواد والهيكل والعمليات. من منظور التطبيق، يتم وضع اللب بشكل أكثر دقة باعتباره أحد المكونات الأكثر تأثيرًا على النظام في جزء مرحل اللب الحديدي.
بشكل عام، قلب التتابع ليس مجرد مكون معدني، بل هو الأساس للتشغيل المستقر للنظام الكهرومغناطيسي. فهمالأساسية للتتابع الكهرومغناطيسييتطلب منظورًا شاملاً يشمل تصميم الدوائر المغناطيسية وهندسة المواد وعمليات التصنيع. يعد هذا الفهم المنهجي شرطًا أساسيًا لفهم الموثوقية والاتساق في تصميم المرحلات الحديثة.
